گیج فشارسنج عقربه ای

گیج فشارسنج عقربه‌ای، که به‌عنوان مانومتر آنالوگ نیز شناخته می‌شود، یکی از اجزای کلیدی دستگاه‌های فشارسنج عقربه‌ای پزشکی است که برای اندازه‌گیری فشار خون سیستولیک (حداکثر) و دیاستولیک (حداقل) طراحی شده است. این ابزار با نمایش فشار ایجادشده در کاف فشارسنج از طریق حرکت عقربه روی صفحه مدرج، اطلاعات دقیقی درباره فشار خون بیمار ارائه می‌دهد. گیج فشارسنج عقربه‌ای معمولاً از یک محفظه فلزی یا پلاستیکی مقاوم، صفحه نمایش شفاف، و مکانیزم داخلی شامل فنر و چرخ‌دنده تشکیل شده است که فشار را به واحد میلی‌متر جیوه (mmHg) نمایش می‌دهد. این ابزار در کنار کاف، پوار لاستیکی، و گوشی پزشکی، سیستمی کامل برای پایش فشار خون در محیط‌های کلینیکی، بیمارستانی، و خانگی فراهم می‌کند. طراحی ساده اما دقیق این گیج، آن را به گزینه‌ای قابل‌اعتماد برای پزشکان، پرستاران، و کاربران آموزش‌دیده تبدیل کرده است. در ادامه، ویژگی‌ها، کاربردها، و جزئیات فنی این محصول با دقت بررسی می‌شود تا شناخت جامعی از آن به دست آید.

گیج فشارسنج عقربه ای یک ابزار مهم در حوزه پزشکی است که برای اندازه‌گیری فشار در انواع مختلف سیستم‌ها و بافت‌های بدن استفاده می‌شود. این سنسورها به صورت مستقیم یا غیرمستقیم می‌توانند فشار را اندازه‌گیری کنند و اطلاعات مرتبط با فشار را به صورت الکتریکی یا مکانیکی به نمایش برسانند. در زیر به برخی از کاربردهای گیج فشارسنج در پزشکی اشاره می‌کنم:

اندازه‌گیری فشار خون: گیج فشارسنج عقربه ای برای اندازه‌گیری فشار خون سیستولیک و دیاستولیک استفاده می‌شود. این سنسورها معمولاً به صورت غیرمستقیم از طریق کفشک‌های فشاری (cuff) در آزمایشگاه‌ها، بیمارستان‌ها و در خانه‌ها استفاده می‌شوند.

مانیتورینگ فشار درون بطنی: در زمان عمل جراحی مثل عمل جراحی مغز و ستون فقرات، استفاده از گیج فشارسنج برای مانیتورینگ فشار درون بطنی بیمار استفاده می‌شود. این ابزار به جراح اطلاعات مهمی درباره فشار درون بطنی بیمار در حین عمل جراحی می‌دهد.

مانیتورینگ فشار داخلی قلب: گیج فشارسنج عقربه‌ای در عمل جراحی قلب و مانیتورینگ بیماران قلبی استفاده می‌شود. با قرار دادن منگنه گیج فشارسنج در داخل قلب یا عروق، میزان فشار درون قلب و عروق قابل اندازه‌گیری و نمایش است.

گیج فشارسنج عقربه‌ای، ابزاری بنیادین در صنایع مختلف، تاریخچه‌ای غنی دارد که به قرن هفدهم بازمی‌گردد. در ابتدا، مفهوم اندازه‌گیری فشار به صورت مکانیکی با توسعه بارومتر توسط اوانجلیستا توریچلی در سال ۱۶۴۳ آغاز شد، که مبنایی برای درک فشار اتمسفریک فراهم آورد. با این حال، نیاز به اندازه‌گیری فشارهای مایعات و گازها در سیستم‌های صنعتی، به ویژه با ظهور انقلاب صنعتی، به توسعه ابزارهای دقیق‌تر منجر شد. نخستین گیج‌های فشار واقعی، اغلب بر اساس اصول لوله‌های U-شکل پر از مایع (مانومترها) کار می‌کردند که نشانگرهای اولیه فشار سیال بودند. اما این ابزارها برای کاربردهای صنعتی که نیاز به مقاومت بیشتر و قرائت آسان‌تر داشتند، ناکافی بودند. نقطه عطف در قرن نوزدهم با اختراع لوله بوردون توسط اوژن بوردون در سال ۱۸۴۹ رقم خورد. این لوله خمیده و انعطاف‌پذیر، که با اعمال فشار تغییر شکل می‌داد و این تغییر شکل را به یک عقربه منتقل می‌کرد، انقلابی در اندازه‌گیری فشار ایجاد کرد. طراحی لوله بوردون، پایه و اساس تقریباً تمام گیج‌های فشار عقربه‌ای مدرن را تشکیل می‌دهد و به دلیل سادگی، دقت، و دوام، به سرعت در صنایع مختلفی از جمله بویلرها، موتورهای بخار، و سیستم‌های هیدرولیک پذیرفته شد. از آن زمان، پیشرفت‌ها در مواد، تکنیک‌های ساخت، و استانداردهای کالیبراسیون، دقت و قابلیت اطمینان گیج‌های فشار عقربه‌ای را به طور مداوم بهبود بخشیده است، و آن‌ها را به ابزاری ضروری در نظارت و کنترل فرآیندهای صنعتی تبدیل کرده است.

• تاریخچه آغازین: مفهوم اندازه‌گیری فشار با بارومتر (اوانجلیستا توریچلی، ۱۶۴۳) برای فشار اتمسفریک.
• نیاز صنعتی: توسعه ابزارهای دقیق‌تر برای مایعات و گازها با انقلاب صنعتی.
• گیج‌های اولیه: بر اساس اصول لوله‌های U-شکل پر از مایع (مانومترها) کار می‌کردند.
• نقطه عطف (قرن نوزدهم): اختراع لوله بوردون توسط اوژن بوردون در سال ۱۸۴۹.
• عملکرد لوله بوردون: لوله خمیده که با فشار تغییر شکل می‌دهد و این تغییر شکل را به عقربه منتقل می‌کند.
• انقلاب در اندازه‌گیری: سادگی، دقت، و دوام لوله بوردون باعث پذیرش گسترده در صنایع شد.
• پذیرش صنعتی: استفاده در بویلرها، موتورهای بخار، و سیستم‌های هیدرولیک.
• پیشرفت‌های مداوم: بهبود دقت و قابلیت اطمینان از طریق پیشرفت در مواد، ساخت، و کالیبراسیون.
• نقش کنونی: ابزاری ضروری در نظارت و کنترل فرآیندهای صنعتی.

روش استفاده از گیج فشارسنج عقربه‌ای

استفاده از گیج فشارسنج عقربه‌ای فرآیندی نسبتاً ساده است، اما رعایت اصول اولیه برای اطمینان از قرائت دقیق و ایمنی ضروری است. اولین گام، انتخاب گیج مناسب است. باید اطمینان حاصل شود که گیج انتخابی دارای رنج فشاری مناسب برای سیستمی است که قرار است اندازه‌گیری شود؛ به طور کلی، حداکثر فشار سیستم نباید از ۷۵% حداکثر رنج گیج تجاوز کند تا از آسیب دیدن آن جلوگیری شود. گام بعدی نصب صحیح گیج است. گیج معمولاً دارای یک رزوه در قسمت پایینی یا پشتی است که به پورت فشار در سیستم متصل می‌شود. اطمینان حاصل کنید که اتصال محکم و عایق‌بندی شده است (با استفاده از نوار تفلون یا درزگیر مناسب) تا از نشت جلوگیری شود. در زمان نصب، گیج را فقط از بدنه آن بچرخانید و هرگز از قاب صفحه یا پوشش آن نگیرید تا از آسیب دیدن مکانیزم داخلی جلوگیری شود.

پس از نصب، روشن کردن سیستم و اعمال فشار آغاز می‌شود. عقربه گیج به آرامی حرکت کرده و فشار لحظه‌ای را روی صفحه نمایش می‌دهد. برای خواندن دقیق فشار، باید مستقیماً در مقابل صفحه گیج قرار بگیرید تا از خطای پارالاکس (خطای ناشی از زاویه دید) جلوگیری شود. مقیاس روی صفحه معمولاً به واحدهای مختلفی مانند PSI (پوند بر اینچ مربع)، Bar (بار)، kPa (کیلوپاسکال)، یا MPa (مگاپاسکال) کالیبره شده است. مطمئن شوید که واحد اندازه‌گیری مورد نیاز خود را می‌خوانید. در صورت وجود، گیج ممکن است دارای یک عقربه حداکثر فشار (max pointer) باشد که بالاترین فشار ثبت شده را نشان می‌دهد و به صورت دستی ریست می‌شود، یا یک پیچ تنظیم صفر کوچک برای کالیبراسیون اولیه. پس از اتمام اندازه‌گیری، به آرامی فشار سیستم را آزاد کنید و گیج را برای استفاده‌های بعدی نگهداری کنید. نگهداری صحیح شامل محافظت از گیج در برابر ضربه و لرزش شدید است.

• انتخاب گیج مناسب:
  • اطمینان از رنج فشاری مناسب (حداکثر فشار سیستم < 75% حداکثر رنج گیج).
• نصب صحیح گیج:
  • اتصال رزوه گیج به پورت فشار در سیستم.
  • استفاده از نوار تفلون یا درزگیر برای اتصال محکم و عایق‌بندی شده.
  • چرخاندن گیج فقط از بدنه آن، نه از قاب یا پوشش.
• اعمال فشار:
  • روشن کردن سیستم و اعمال فشار.
  • مشاهده حرکت عقربه برای نمایش فشار لحظه‌ای.
• خواندن دقیق فشار:
  • قرارگیری مستقیم در مقابل صفحه برای جلوگیری از خطای پارالاکس.
  • توجه به واحدهای اندازه‌گیری (PSI, Bar, kPa, MPa) روی مقیاس.
• ویژگی‌های اضافی (در صورت وجود):
  • استفاده از عقربه حداکثر فشار (max pointer) برای ثبت بالاترین فشار.
  • استفاده از پیچ تنظیم صفر (zero adjustment screw) برای کالیبراسیون اولیه.
• پس از استفاده:
  • آزاد کردن آرام فشار سیستم.
  • نگهداری صحیح در برابر ضربه و لرزش شدید.

مانیتورینگ فشار درون مغز: در بعضی موارد بیمارانی که مشکلاتی مانند افزایش فشار داخل جمجمه (ICP) دارند، گیج فشارسنج عقربه‌ای برای مانیتورینگ فشار درون مغز استفاده می‌شود. این ابزار میزان فشار درون مغز را اندازه‌گیری و نمایش می‌دهد.

مانیتورینگ فشار درون نفس: در طول تمرینات تنفسی و ارزیابی عملکرد تنفسی، گیج فشارسنج عقربه‌ای در اندازه‌گیری فشار و نیروهای مرتبط با تنفس استفاده می‌شود. با استفاده از منگنه گیج فشارسنج در راه تنفسی، فشار درون نفس و تنفس قویمتری را می‌توان اندازه‌گیری و نمایش داد. این اطلاعات به پزشک کمک می‌کند تا عملکرد تنفسی بیمار را ارزیابی کند.

مراحل کاربرد گیج فشارسنج عقربه‌ای در چرخه‌های مختلف فرآیندهای صنعتی و مکانیکی نقشی محوری ایفا می‌کند و فراتر از صرفاً خواندن فشار لحظه‌ای است. مرحله اول، نظارت مداوم بر فرآیندها است. گیج‌های فشار معمولاً به طور ثابت در نقاط کلیدی یک سیستم (مانند پمپ‌ها، مخازن، خطوط لوله) نصب می‌شوند تا اپراتورها بتوانند تغییرات فشار را در زمان واقعی مشاهده کنند. این نظارت مستمر برای حفظ شرایط عملیاتی ایمن و بهینه، تشخیص ناهنجاری‌ها و جلوگیری از خرابی‌های پرهزینه حیاتی است. در این مرحله، خوانش‌های منظم و ثبت آن‌ها می‌تواند به شناسایی الگوها و روندهای فشاری کمک کند.

مرحله دوم، عیب‌یابی و تشخیص مشکلات است. تغییرات ناگهانی یا غیرعادی در فشار که توسط گیج نشان داده می‌شود، می‌تواند نشانه‌ای از مشکلاتی مانند گرفتگی، نشتی، خرابی پمپ، یا عملکرد نامناسب شیرآلات باشد. اپراتورها با تفسیر این خوانش‌ها می‌توانند به سرعت منبع مشکل را شناسایی کرده و اقدامات اصلاحی لازم را انجام دهند. به عنوان مثال، افت فشار ناگهانی در یک خط لوله می‌تواند نشان‌دهنده نشتی باشد، در حالی که افزایش غیرمنتظره می‌تواند به معنای گرفتگی باشد.

کاربرد دیگر آن در کنترل کیفیت و کالیبراسیون است. گیج‌های فشارسنج عقربه‌ای به عنوان ابزارهای مرجع برای کالیبراسیون سایر حسگرها و ابزارهای اندازه‌گیری فشار در سیستم‌ها مورد استفاده قرار می‌گیرند. آن‌ها همچنین در مراحل کنترل کیفیت تولید محصولات مختلف که فشار یک پارامتر بحرانی است، نقش دارند.

در نهایت، کاربردهای گیج فشارسنج عقربه‌ای بسیار گسترده است و تقریباً تمام صنایع را در بر می‌گیرد. این ابزارها در صنایع نفت و گاز (برای نظارت بر فشار چاه‌ها، خطوط انتقال، و پالایشگاه‌ها)، صنایع شیمیایی و پتروشیمی (برای کنترل فشار در رآکتورها و مخازن ذخیره)، سیستم‌های HVAC (برای اندازه‌گیری فشار مبرد و هوا در تهویه مطبوع)، سیستم‌های هیدرولیک و پنوماتیک (در ماشین‌آلات سنگین، پرس‌ها، و ربات‌ها)، صنایع غذایی و دارویی (برای اطمینان از فشار مناسب در فرآیندهای استریل‌سازی و بسته‌بندی)، و حتی در سیستم‌های آبرسانی و آتش‌نشانی برای نظارت بر فشار آب، کاربرد دارند.

• مراحل کاربرد:
  • نظارت مداوم بر فرآیندها:
    • نصب ثابت در نقاط کلیدی (پمپ‌ها، مخازن، خطوط لوله).
    • مشاهده تغییرات فشار در زمان واقعی برای ایمنی و بهینه‌سازی عملیات.
    • کمک به شناسایی الگوها و روندهای فشاری.
  • عیب‌یابی و تشخیص مشکلات:
    • تشخیص ناهنجاری‌ها (گرفتگی، نشتی، خرابی پمپ، عملکرد نامناسب شیرآلات).
    • تفسیر خوانش‌ها برای شناسایی سریع منبع مشکل و اقدامات اصلاحی.
  • کنترل کیفیت و کالیبراسیون:
    • استفاده به عنوان ابزار مرجع برای کالیبراسیون سایر حسگرها.
    • نقش در کنترل کیفیت تولید محصولات.
• کاربردها:
  • صنایع نفت و گاز: نظارت بر فشار چاه‌ها، خطوط انتقال، پالایشگاه‌ها.
  • صنایع شیمیایی و پتروشیمی: کنترل فشار در رآکتورها و مخازن ذخیره.
  • سیستم‌های HVAC: اندازه‌گیری فشار مبرد و هوا.
  • سیستم‌های هیدرولیک و پنوماتیک: در ماشین‌آلات سنگین، پرس‌ها، ربات‌ها.
  • صنایع غذایی و دارویی: اطمینان از فشار مناسب در فرآیندهای استریل‌سازی و بسته‌بندی.
  • سیستم‌های آبرسانی و آتش‌نشانی: نظارت بر فشار آب.

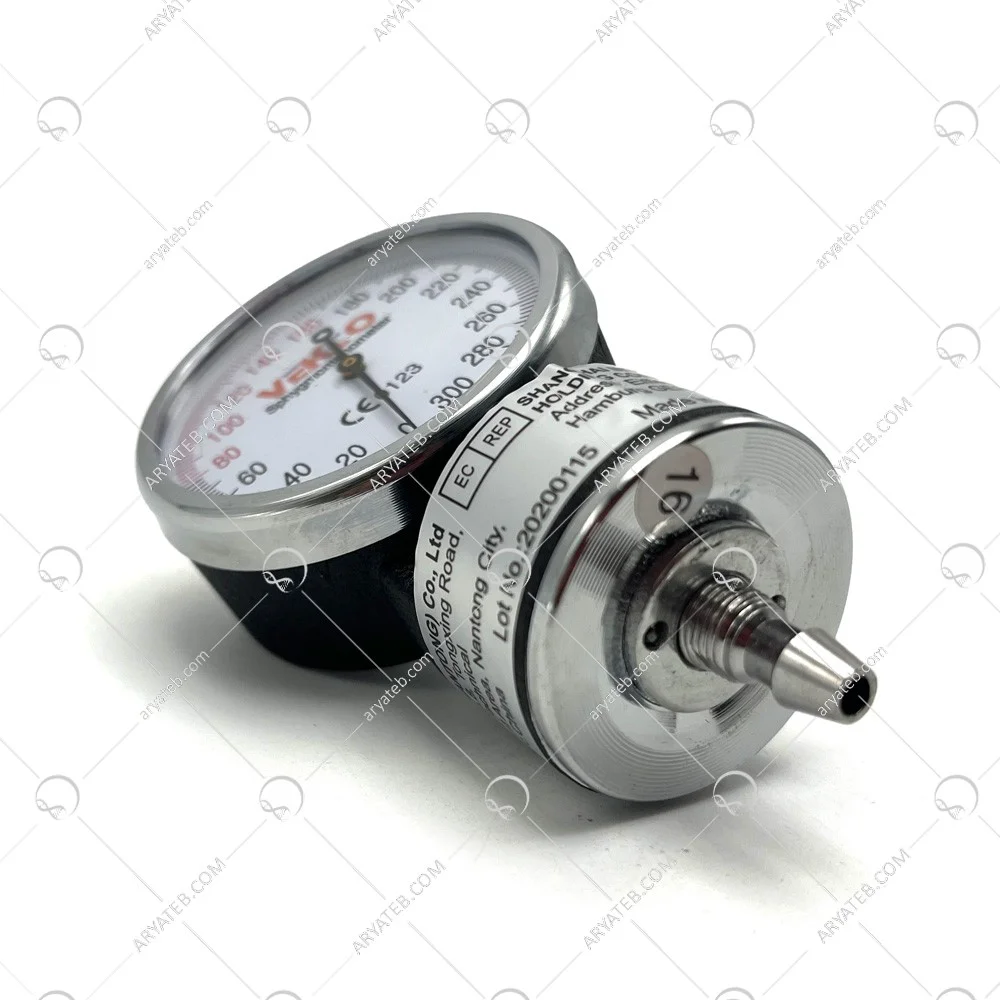

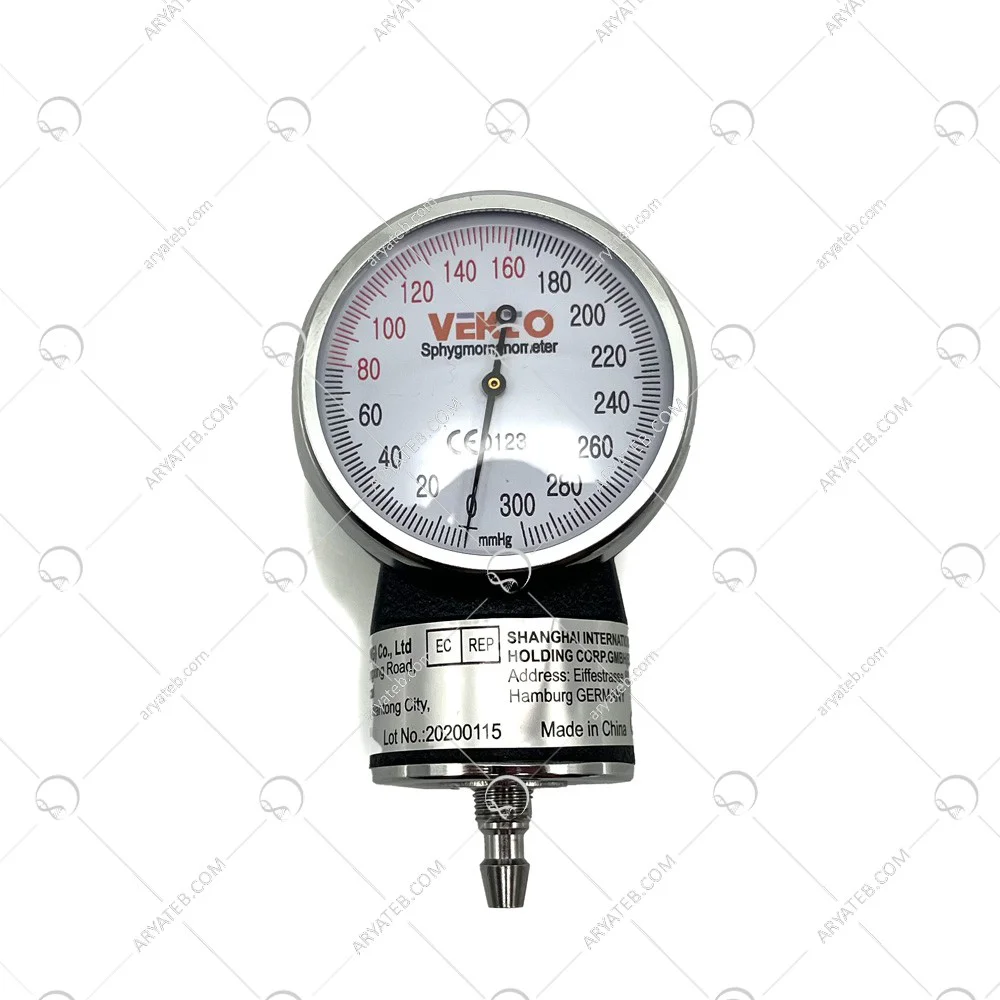

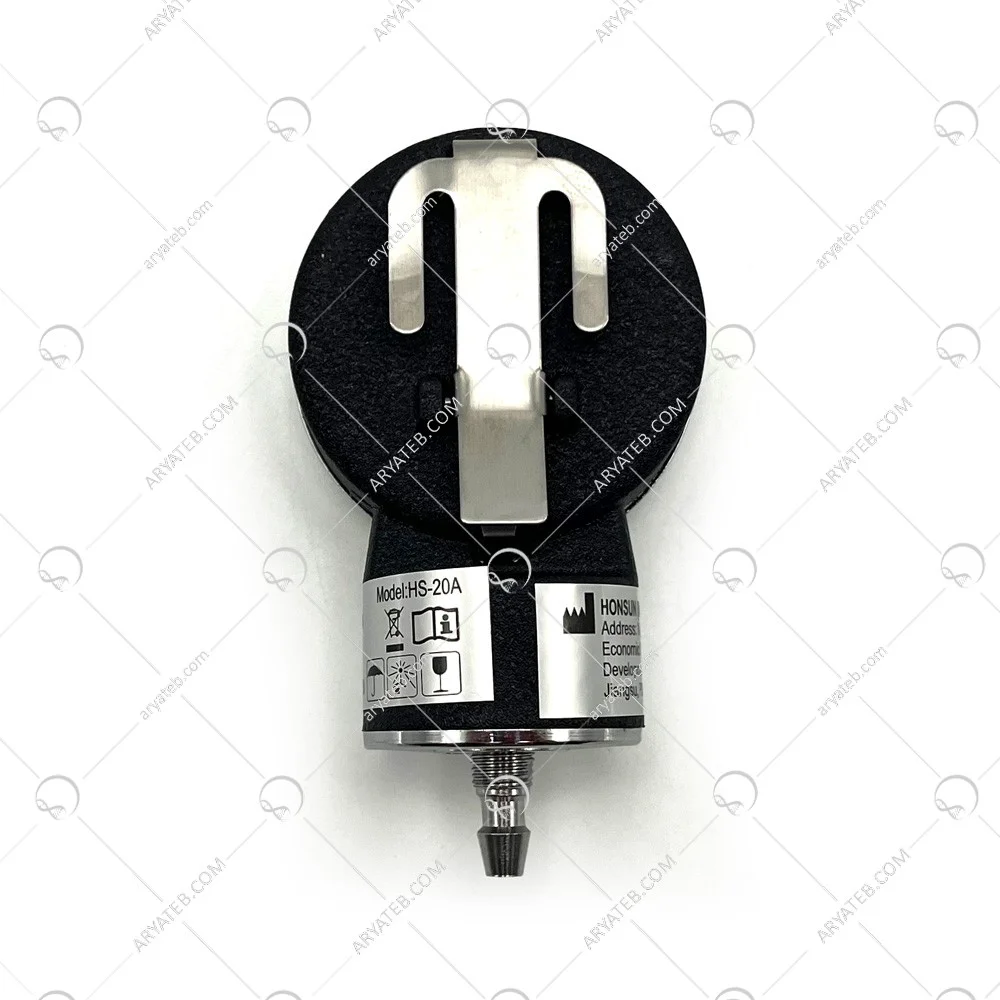

گیج فشارسنج وکتو

توجه داشته باشید که استفاده از گیج فشارسنج وکتو در پزشکی باید توسط کادر پزشکی متخصص و ماهر صورت گیرد. همچنین، در هر کاربرد خاص، نوع و مکان قرارگیری گیج فشارسنج ممکن است متفاوت باشد و باید با دقت و دانش کافی انجام شود. بسیاری از گیج فشارسنج‌ها اطلاعات فشار را به صورت لحظه‌ای و در زمان واقعی نمایش می‌دهند. این امکان به پزشکان کمک می‌کند تا تغییرات ناگهانی در فشار را تشخیص داده و به موقع واکنش نشان دهند. با استفاده از گیج فشارسنج‌ها، فشار در طول زمان می‌تواند مانیتور شود. این امر به پزشکان کمک می‌کند تا الگوها و تغییرات طولانی مدت در فشار را تشخیص داده و درمان مناسب را تعیین کنند.گیج فشارسنج عقربه‌ای با ویژگی‌های فنی و طراحی خاص خود، عملکردی دقیق و پایدار ارائه می‌دهد. بدنه این گیج معمولاً از آلیاژ آلومینیوم یا پلاستیک مقاوم ساخته شده و در برابر ضربه و خوردگی مقاومت بالایی دارد. صفحه نمایش، که از شیشه، پلی‌کربنات، یا اکریلیک شفاف تشکیل شده، امکان خواندن آسان اعداد را فراهم می‌کند. این صفحه با مقیاس 0 تا 300 میلی‌متر جیوه درجه‌بندی شده و دقت آن معمولاً ±3 میلی‌متر جیوه است، که استانداردی قابل‌قبول برای کاربردهای پزشکی محسوب می‌شود. مکانیزم داخلی شامل فنر نازک یا بالشتک‌های بوردون‌مانند است که فشار هوای واردشده از کاف را به حرکت دورانی عقربه تبدیل می‌کند. برخی مدل‌ها دارای پین تنظیم برای کالیبراسیون دستی هستند، که امکان بازگرداندن عقربه به صفر را در صورت انحراف فراهم می‌کند. گیج‌ها با شلنگ‌های PVC یا لاستیکی به کاف متصل می‌شوند و در سایزهای 40 تا 160 میلی‌متر (قطر صفحه) عرضه می‌شوند تا متناسب با نیازهای مختلف باشند. طراحی بدون لاتکس در برخی مدل‌ها، خطر حساسیت پوستی را کاهش می‌دهد، و سازگاری با انواع فشارسنج‌های عقربه‌ای، انعطاف‌پذیری بالایی ایجاد می‌کند.

گیج فشارسنج عقربه‌ای، با وجود پیشرفت تکنولوژی و ظهور گزینه‌های دیجیتال، همچنان به دلیل مجموعه‌ای از مزایای خاص در بسیاری از کاربردهای صنعتی و تجاری محبوبیت خود را حفظ کرده است. یکی از مزایای اصلی آن عدم نیاز به منبع تغذیه خارجی است؛ این گیج‌ها کاملاً مکانیکی عمل می‌کنند، که آن‌ها را برای استفاده در محیط‌های بدون برق یا در شرایط اضطراری ایده‌آل می‌سازد. مقاومت در برابر تداخل الکترومغناطیسی (EMI) نیز یک مزیت بزرگ است، زیرا در محیط‌های صنعتی با نویز الکتریکی بالا، دقت اندازه‌گیری آن‌ها تحت تأثیر قرار نمی‌گیرد. سهولت در خواندن تغییرات روند فشار (Trend Reading) یک مزیت بصری است؛ اپراتورها به راحتی می‌توانند حرکت عقربه را برای تشخیص افزایش یا کاهش فشار مشاهده کنند، حتی بدون نیاز به خواندن دقیق عدد. دوام و مقاومت بالا در برابر شرایط سخت (مانند لرزش، دماهای شدید) نیز از دیگر مزایای آن‌هاست، به خصوص مدل‌هایی که با مایعات پر شده‌اند (liquid-filled gauges). همچنین، هزینه اولیه نسبتاً پایین‌تر در مقایسه با گیج‌های دیجیتال با دقت مشابه، آن‌ها را به گزینه‌ای اقتصادی تبدیل می‌کند.

با این حال، گیج‌های فشارسنج عقربه‌ای دارای معایبی نیز هستند که باید در نظر گرفته شوند. دقت آن‌ها معمولاً کمتر از گیج‌های دیجیتال پیشرفته است، به ویژه در فشارهای بسیار کم یا بسیار بالا، یا در کاربردهایی که نیاز به دقت بالا (مثلاً ۰.۱% یا کمتر) دارند. خطای پارالاکس (Parallax Error) یک مشکل رایج در خواندن این گیج‌هاست که می‌تواند منجر به قرائت نادرست شود؛ این خطا زمانی رخ می‌دهد که اپراتور مستقیماً در مقابل صفحه قرار نگیرد. عدم امکان ثبت داده‌ها یا انتقال خروجی به سیستم‌های کنترل، یک محدودیت مهم برای کاربردهای مدرن و اتوماسیون است؛ این گیج‌ها فقط یک نمایش بصری از فشار را ارائه می‌دهند. حساسیت به لرزش‌های شدید و پالس‌های فشار (در مدل‌های بدون مایع) می‌تواند منجر به فرسودگی زودرس مکانیزم داخلی یا خطای خواندن شود. همچنین، اندازه و فضای اشغالی برخی مدل‌ها ممکن است در فضاهای محدود مشکل‌ساز باشد. در نهایت، عمر مفید و نیاز به کالیبراسیون دوره‌ای برای حفظ دقت، از جمله ملاحظات نگهداری آن‌هاست.

• مزایا:
  • عدم نیاز به منبع تغذیه: عملکرد کاملاً مکانیکی، ایده‌آل برای محیط‌های بدون برق و شرایط اضطراری.
  • مقاومت در برابر تداخل الکترومغناطیسی (EMI): دقت اندازه‌گیری در محیط‌های با نویز الکتریکی بالا تحت تأثیر قرار نمی‌گیرد.
  • سهولت در خواندن تغییرات روند فشار (Trend Reading): مشاهده آسان حرکت عقربه برای تشخیص افزایش/کاهش فشار.
  • دوام و مقاومت بالا: مقاوم در برابر لرزش و دماهای شدید (به خصوص مدل‌های پر از مایع).
  • هزینه اولیه نسبتاً پایین‌تر: گزینه اقتصادی‌تر در مقایسه با گیج‌های دیجیتال با دقت مشابه.
• معایب:
  • دقت کمتر: معمولاً کمتر از گیج‌های دیجیتال پیشرفته (به ویژه در فشارهای بسیار کم/بالا یا نیاز به دقت بالا).
  • خطای پارالاکس: امکان قرائت نادرست در صورت عدم قرارگیری مستقیم مقابل صفحه.
  • عدم امکان ثبت داده‌ها یا انتقال خروجی: محدودیت برای کاربردهای مدرن و اتوماسیون.
  • حساسیت به لرزش شدید و پالس‌های فشار: (در مدل‌های بدون مایع) می‌تواند منجر به فرسودگی زودرس یا خطای خواندن شود.
  • اندازه و فضای اشغالی: ممکن است در فضاهای محدود مشکل‌ساز باشد.
  • نیاز به کالیبراسیون دوره‌ای: برای حفظ دقت در طول عمر مفید.

اثرات و ترکیبات اصلی گیج فشارسنج عقربه‌ای

اثرات گیج فشارسنج عقربه‌ای در عملکرد و ایمنی سیستم‌های صنعتی و مکانیکی بسیار گسترده و حیاتی است. در وهله اول، مهمترین اثر آن ایمنی عملیاتی است. با نمایش فشار واقعی در سیستم، گیج‌ها به اپراتورها امکان می‌دهند تا از تجاوز فشار از حدود ایمن جلوگیری کنند، که می‌تواند منجر به انفجار، نشتی، یا خرابی تجهیزات شود. این نظارت مستمر، خطر حوادث را به شدت کاهش می‌دهد. ثانیاً، این گیج‌ها به بهینه‌سازی فرآیندها کمک می‌کنند. با کنترل فشار در محدوده‌های مطلوب، کارایی ماشین‌آلات و فرآیندهای تولیدی افزایش می‌یابد، مصرف انرژی کاهش می‌یابد و کیفیت محصول بهبود می‌یابد. گیج فشارسنج همچنین در تشخیص زودهنگام مشکلات نقش دارد؛ تغییرات غیرعادی در فشار، اولین نشانه خرابی بالقوه در پمپ‌ها، شیرها، فیلترها یا لوله‌ها است که اپراتورها را قادر می‌سازد تا قبل از تشدید مشکل، اقدامات اصلاحی را انجام دهند. علاوه بر این، در تعمیر و نگهداری پیشگیرانه، گیج‌ها به برنامه‌ریزی تعمیرات و تعویض قطعات فرسوده کمک می‌کنند.

ترکیبات اصلی یک گیج فشارسنج عقربه‌ای به دقت مهندسی شده‌اند تا اصول مکانیکی لوله بوردون را به نمایشگر بصری تبدیل کنند.

• عنصر حسگر فشار (Pressure Sensing Element): هسته اصلی گیج است که معمولاً یک لوله بوردون (Bourdon Tube) خمیده (شکل C، مارپیچ، یا هلیکال) است. این لوله از آلیاژهای فلزی انعطاف‌پذیر مانند برنج، فولاد ضد زنگ، یا اینکونل ساخته می‌شود. با افزایش فشار، لوله تمایل به صاف شدن پیدا می‌کند و با کاهش فشار، به حالت اولیه خود بازمی‌گردد.
• مکانیزم حرکتی (Movement Mechanism): مجموعه‌ای از چرخ‌دنده‌ها و اهرم‌های دقیق است که حرکت کوچک لوله بوردون را تقویت کرده و آن را به حرکت چرخشی عقربه تبدیل می‌کند. این مکانیزم معمولاً از برنج یا فولاد ضد زنگ ساخته می‌شود تا دقت و دوام را تضمین کند.
• عقربه (Pointer): یک نشانگر نازک و سبک که روی صفحه مدرج حرکت می‌کند و فشار را نشان می‌دهد.
• صفحه مدرج (Dial/Face): صفحه‌ای دایره‌ای با نشانگرهای عددی و مقیاس‌های کالیبره شده به واحدهای فشار مربوطه (مانند PSI, Bar). معمولاً از آلومینیوم یا فولاد ساخته شده و با رنگ‌های واضح برای خوانایی بهتر مشخص می‌شود.
• قاب و پنجره (Case and Window): قاب بیرونی گیج، معمولاً از فولاد ضد زنگ، پلاستیک مقاوم، یا برنج ساخته شده است که مکانیزم داخلی را محافظت می‌کند. پنجره (لنز) نیز از پلی‌کربنات، اکریلیک، یا شیشه ساخته شده تا دید واضحی از صفحه فراهم کند.
• کانکتور فشار (Pressure Connection): قسمتی رزوه شده در پایین یا پشت گیج که به پورت فشار سیستم متصل می‌شود. معمولاً از برنج یا فولاد ضد زنگ ساخته شده است.
• پرکننده مایع (Liquid Filling) (اختیاری): در برخی گیج‌ها، محفظه داخلی با مایعی مانند گلیسیرین یا سیلیکون پر می‌شود. این مایع به جذب لرزش، میرایی پالس‌های فشار، روان‌کاری مکانیزم داخلی، و جلوگیری از تجمع رطوبت کمک می‌کند که عمر و دقت گیج را در محیط‌های لرزشی افزایش می‌دهد.

انواع گیج فشار عقربه ای

گیج فشارسنج‌ها معمولاً دقیق و قابل اعتماد هستند و می‌توانند فشار را با دقت بالا اندازه‌گیری کنند. این دقت در تشخیص و پیگیری بیماری‌ها و ارزیابی وضعیت بیماران بسیار مهم است. بسیاری از گیج فشارسنج‌ها اطلاعات فشار را به صورت لحظه‌ای و در زمان واقعی نمایش می‌دهند. این امکان به پزشکان کمک می‌کند تا تغییرات ناگهانی در فشار را تشخیص داده و به موقع واکنش نشان دهند. گیج فشارسنج‌ها معمولاً دقیق و قابل اعتماد هستند و می‌توانند فشار را با دقت بالا اندازه‌گیری کنند. این دقت در تشخیص و پیگیری بیماری‌ها و ارزیابی وضعیت بیماران بسیار مهم است

گیج فشار سنج

با استفاده از گیج فشارسنج‌ها، فشار در طول زمان می‌تواند مانیتور شود. این امر به پزشکان کمک می‌کند تا الگوها و تغییرات طولانی مدت در فشار را تشخیص داده و درمان مناسب را تعیین کنند. گیج فشارسنج‌ها در پزشکی کاربردهای متنوعی دارند، شامل اندازه‌گیری فشار خون، مانیتورینگ فشار درون بطنی، مانیتورینگ فشار داخلی قلب، مانیتورینگ فشار درون مغز و مانیتورینگ فشار درون نفس می‌شوند. این تنوع کاربردها باعث می‌شود گیج فشارسنج‌ها ابزاری چندمنظوره و کارآمد در پزشکی باشند.

• اثرات:
  • ایمنی عملیاتی: جلوگیری از تجاوز فشار از حدود ایمن، کاهش خطر انفجار، نشتی، و خرابی تجهیزات.
  • بهینه‌سازی فرآیندها: افزایش کارایی، کاهش مصرف انرژی، بهبود کیفیت محصول با کنترل فشار در محدوده‌های مطلوب.
  • تشخیص زودهنگام مشکلات: شناسایی ناهنجاری‌ها (خرابی پمپ، شیر، فیلتر، لوله) قبل از تشدید.
  • تعمیر و نگهداری پیشگیرانه: کمک به برنامه‌ریزی تعمیرات و تعویض قطعات.
• ترکیبات اصلی:
  • عنصر حسگر فشار (Pressure Sensing Element):
    • لوله بوردون (Bourdon Tube): خمیده (C-شکل، مارپیچ، هلیکال)، از آلیاژهای فلزی انعطاف‌پذیر (برنج، فولاد ضد زنگ، اینکونل).
    • عملکرد: با افزایش فشار تمایل به صاف شدن، با کاهش فشار بازگشت به حالت اولیه.
  • مکانیزم حرکتی (Movement Mechanism):
    • چرخ‌دنده‌ها و اهرم‌های دقیق (برنج یا فولاد ضد زنگ).
    • عملکرد: تقویت حرکت لوله بوردون و تبدیل آن به حرکت چرخشی عقربه.
  • عقربه (Pointer): نشانگر نازک و سبک که روی صفحه مدرج حرکت می‌کند.
  • صفحه مدرج (Dial/Face): صفحه دایره‌ای با نشانگرهای عددی و مقیاس‌های کالیبره شده (آلومینیوم یا فولاد).
  • قاب و پنجره (Case and Window):
    • قاب: فولاد ضد زنگ، پلاستیک مقاوم، یا برنج.
    • پنجره (لنز): پلی‌کربنات، اکریلیک، یا شیشه.
    • عملکرد: محافظت از مکانیزم داخلی و فراهم کردن دید واضح.
  • کانکتور فشار (Pressure Connection): قسمت رزوه شده برای اتصال به پورت فشار (برنج یا فولاد ضد زنگ).
  • پرکننده مایع (Liquid Filling) (اختیاری):
    • مایع (گلیسیرین یا سیلیکون).
    • عملکرد: جذب لرزش، میرایی پالس‌ها، روان‌کاری مکانیزم، جلوگیری از رطوبت، افزایش عمر و دقت در محیط‌های لرزشی.

قیمت گیج وکتو

بسیاری از گیج فشارسنج‌ها قابلیت اتصال به سیستم‌های مانیتورینگ پزشکی دارند. به این ترتیب، اطلاعات فشار به صورت دیجیتال دریافت و ضبط می‌شوند، که باعث سهولت در ثبت و تحلیل اطلاعات بیماران می‌شود. استفاده از گیج فشارسنج در پزشکی به طور کلی ایمن و بی خطر است، زیرا اغلب از مواد غیرسمی و سازگار با بدن تشکیل شده‌اند و برای استفاده در محیط پزشکی طراحی شده‌اند.

ماندگاری یک گیج فشارسنج عقربه‌ای به عوامل متعددی بستگی دارد که مهمترین آن‌ها کیفیت ساخت، مواد مورد استفاده، و شرایط محیطی کاربرد است. به طور کلی، عمر مفید یک گیج فشار خوب می‌تواند بین ۵ تا ۱۵ سال متغیر باشد، اما در محیط‌های بسیار سخت یا با لرزش و پالس‌های فشار مداوم، این عمر ممکن است به طور قابل توجهی کاهش یابد. گیج‌های با کیفیت بالاتر که از مواد مقاوم‌تر و مکانیزم‌های دقیق‌تر استفاده می‌کنند، طبیعتاً ماندگاری بیشتری خواهند داشت. پر شدن گیج با مایع (مانند گلیسیرین) نیز به طور چشمگیری ماندگاری آن را در محیط‌های لرزشی افزایش می‌دهد، زیرا مایع به عنوان یک میراگر عمل کرده و از فرسودگی زودهنگام اجزای داخلی جلوگیری می‌کند.

تفاوت‌ها در ماندگاری، ترکیبات، و کاربردها به طور مستقیم با یکدیگر مرتبط هستند:

• ماندگاری و ترکیبات:
  • جنس لوله بوردون: لوله‌های از جنس فولاد ضد زنگ و اینکونل (برای فشارهای بالا و محیط‌های خورنده) ماندگاری بیشتری نسبت به برنج (برای فشارهای پایین‌تر و محیط‌های غیرخورنده) دارند.
  • جنس قاب: قاب‌های استنلس استیل (فولاد ضد زنگ) مقاومت بالاتری در برابر خوردگی و شرایط آب و هوایی دارند و ماندگاری گیج را در محیط‌های بیرونی یا شیمیایی افزایش می‌دهند، در حالی که قاب‌های پلاستیکی یا فولاد رنگ‌شده عمر کمتری دارند.
  • مکانیزم حرکتی: مکانیزم‌های از جنس فولاد ضد زنگ یا برنج ماشین‌کاری شده دقیق، دقت و ماندگاری بالاتری نسبت به مکانیزم‌های با قطعات پلاستیکی یا ضعیف‌تر دارند.
  • پر بودن از مایع: گیج‌های پر از مایع (Liquid-filled) به دلیل میرایی لرزش و روان‌کاری داخلی، ماندگاری بهتری در محیط‌های با لرزش یا پالس فشار بالا از خود نشان می‌دهند، در مقایسه با گیج‌های خشک که مستعد فرسودگی سریع‌تر هستند.
• ماندگاری و کاربردها:
  • کاربردهای با لرزش/پالس شدید: در پمپ‌های رفت و برگشتی، کمپرسورها، یا خطوط هیدرولیک با پالس‌های فشار، گیج‌های خشک ممکن است به سرعت خراب شوند، در حالی که گیج‌های پر از مایع یا گیج‌های با ساختار مقاوم‌تر برای این کاربردها ضروری هستند و ماندگاری بالاتری دارند.
  • محیط‌های خورنده: در صنایعی مانند شیمیایی، پتروشیمی، یا دریایی، جایی که محیط خورنده است، گیج‌های ساخته شده از فولاد ضد زنگ، مونل، یا هستلویدر لازم هستند تا در برابر خوردگی مقاومت کرده و عمر طولانی‌تری داشته باشند.
  • کاربردهای عمومی و با لرزش کم: در سیستم‌های HVAC، سیستم‌های آب، یا خطوط هوای فشرده با لرزش و پالس کم، گیج‌های ارزان‌تر و بدون مایع نیز می‌توانند عمر مفید قابل قبولی داشته باشند.
• تأثیر متقابل: انتخاب ترکیبات صحیح بر اساس شرایط کاربرد، مستقیماً بر ماندگاری گیج تأثیر می‌گذارد و تضمین می‌کند که ابزار برای مدت طولانی در شرایط بهینه عمل کند. این تفاوت‌ها در نهایت بهینه‌سازی هزینه‌ها و قابلیت اطمینان سیستم را ممکن می‌سازند.

• ماندگاری:
  • عمر مفید: معمولاً ۵ تا ۱۵ سال (بستگی به کیفیت ساخت، مواد، و شرایط محیطی).
  • عوامل مؤثر: کیفیت ساخت، مواد مورد استفاده، شرایط محیطی (لرزش، پالس فشار).
  • گیج‌های با کیفیت بالاتر و مایع پر شده: ماندگاری بیشتر.
• تفاوت‌ها:
  • ماندگاری و ترکیبات:
    • جنس لوله بوردون: فولاد ضد زنگ/اینکونل (فشارهای بالا/محیط خورنده) > برنج (فشارهای پایین‌تر/غیرخورنده).
    • جنس قاب: استنلس استیل (مقاومت بالا در برابر خوردگی و شرایط آب و هوایی) > پلاستیکی/فولاد رنگ‌شده.
    • مکانیزم حرکتی: فولاد ضد زنگ/برنج ماشین‌کاری شده دقیق > قطعات پلاستیکی/ضعیف‌تر.
    • پر بودن از مایع: مایع پر شده (به دلیل میرایی لرزش/روان‌کاری) > خشک (مستعد فرسودگی سریع‌تر).
  • ماندگاری و کاربردها:
    • کاربردهای با لرزش/پالس شدید (پمپ‌ها، کمپرسورها): گیج‌های پر از مایع یا ساختار مقاوم‌تر ضروری هستند.
    • محیط‌های خورنده (شیمیایی، پتروشیمی، دریایی): نیاز به گیج‌های ساخته شده از فولاد ضد زنگ، مونل، هستلوید.
    • کاربردهای عمومی و با لرزش کم (HVAC، آب، هوای فشرده): گیج‌های ارزان‌تر و بدون مایع نیز قابل قبول.
  • تأثیر متقابل: انتخاب ترکیبات مناسب بر اساس شرایط کاربرد، مستقیماً بر ماندگاری تأثیر می‌گذارد و بهینه‌سازی هزینه و قابلیت اطمینان را ممکن می‌سازد.

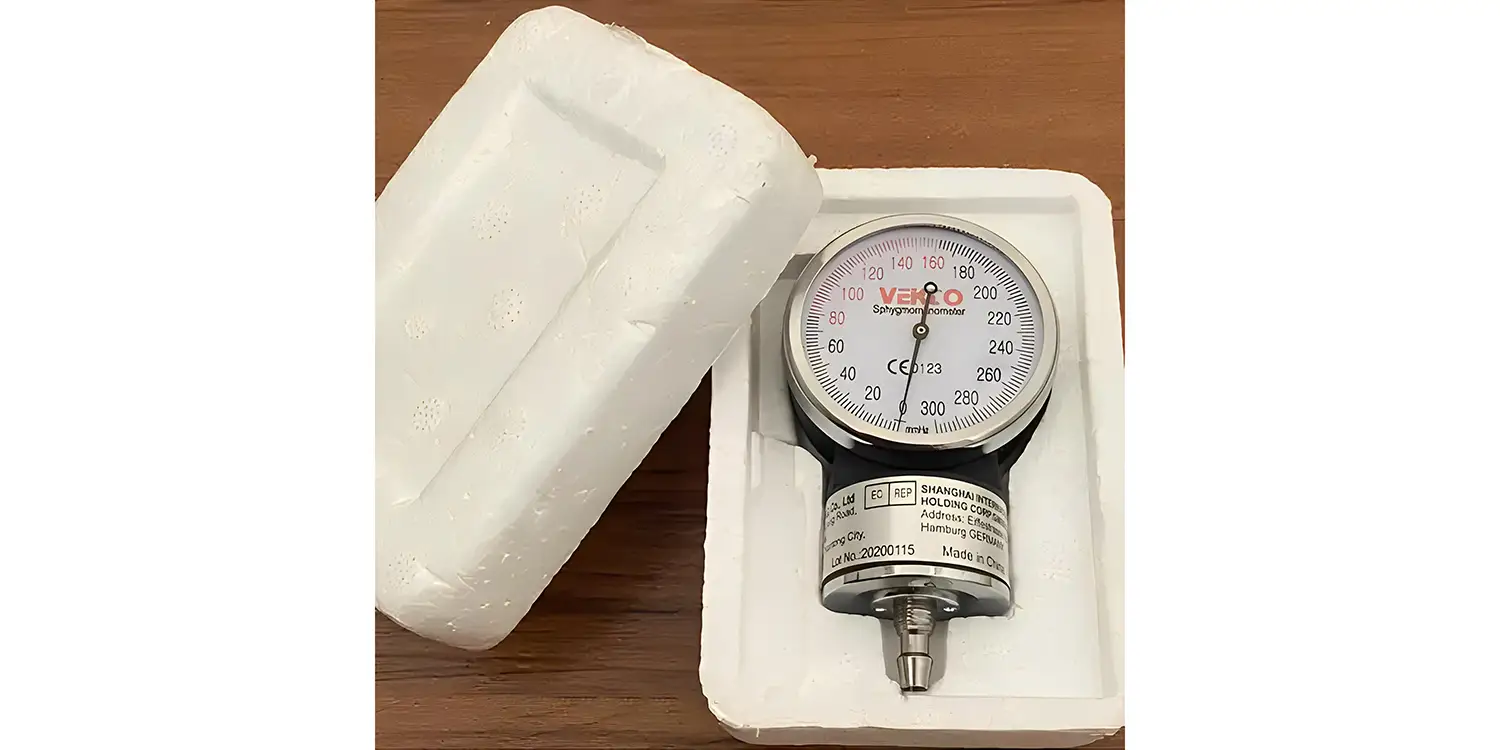

بسته‌بندی گیج فشارسنج عقربه‌ای، اگرچه ممکن است ساده به نظر برسد، اما نقش حیاتی در محافظت از این ابزار دقیق در برابر آسیب‌های فیزیکی، گرد و غبار، و رطوبت در حین حمل و نقل و نگهداری ایفا می‌کند. گیج‌ها معمولاً در جعبه‌های مقوایی مقاوم یا **بسته‌بندی‌های پلاستیکی فرم‌گرفته (بلاستیک) قرار می‌گیرند که اندازه آن‌ها دقیقاً با گیج مطابقت دارد تا از حرکت و ضربه جلوگیری شود. داخل بسته‌بندی، ممکن است از فوم‌های محافظ، کاغذ بسته‌بندی، یا پلاستیک حباب‌دار برای ایجاد بالشتک بیشتر استفاده شود. اطلاعات مهمی که روی بسته‌بندی درج می‌شوند، شامل نام تجاری، مدل گیج، رنج فشار، واحد اندازه‌گیری، دقت (accuracy class)، نوع اتصال، و گاهی گواهینامه‌های استاندارد مربوطه است. برای گیج‌های خاص‌تر یا با دقت بالا، بسته‌بندی ممکن است شامل پوشش‌های محافظ پلاستیکی روی رزوه اتصال و صفحه گیج باشد تا از خراشیدگی یا ورود ذرات جلوگیری شود. هدف اصلی بسته‌بندی، تضمین رسیدن گیج به دست مصرف‌کننده در شرایط ایده‌آل و حفظ کالیبراسیون آن است.

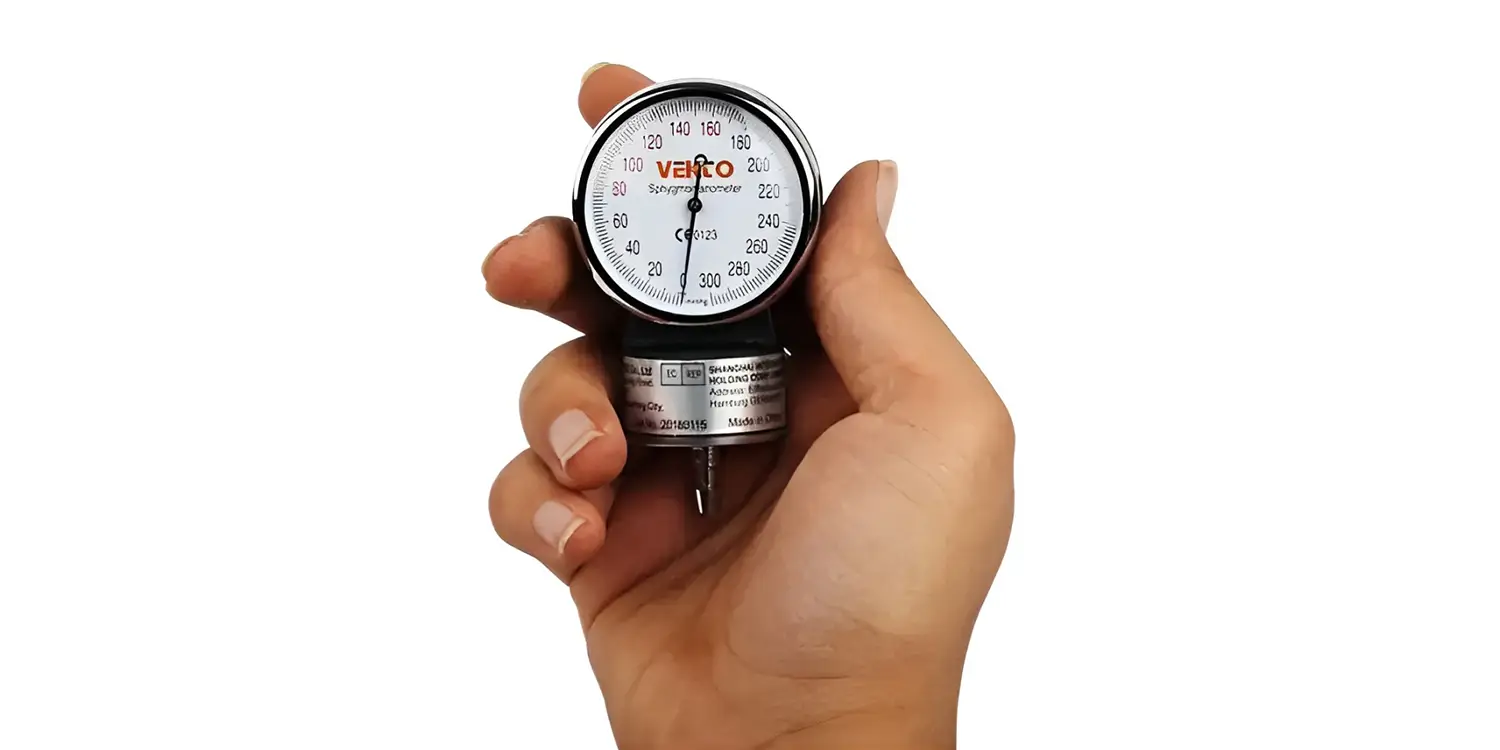

ویژگی ظاهری گیج فشارسنج عقربه‌ای به گونه‌ای طراحی شده که حداکثر خوانایی و دوام را در محیط‌های صنعتی فراهم کند. قاب (Case) گیج معمولاً دایره‌ای شکل است و از جنس فولاد ضد زنگ (برای مقاومت در برابر خوردگی و محیط‌های سخت)، برنج (برای کاربردهای عمومی)، یا پلاستیک مقاوم (برای هزینه‌های پایین‌تر) ساخته می‌شود. صفحه مدرج (Dial)، که معمولاً به رنگ سفید یا مشکی است، دارای نشانگرهای عددی و خطوط مقیاس واضح و خوانا است که با فونت‌های بزرگ و کنتراست بالا چاپ شده‌اند. عقربه (Pointer)، که معمولاً مشکی و نازک است، برای دقت بیشتر در نوک خود باریک می‌شود و گاهی اوقات برای دید بهتر در محیط‌های کم‌نور، رنگ‌بندی خاصی دارد. پنجره (Window) که صفحه مدرج را می‌پوشاند، از جنس شیشه، اکریلیک یا پلی‌کربنات ساخته می‌شود و باید شفاف و مقاوم در برابر خراشیدگی باشد. در گیج‌های پر از مایع، ممکن است یک پیچ تنظیم فشار اتمسفریک کوچک در قسمت بالایی یا جانبی قاب برای آزادسازی فشار داخلی ناشی از تغییرات دما وجود داشته باشد. ظاهر کلی یک گیج فشارسنج عقربه‌ای، تلفیقی از مهندسی دقیق و طراحی کاربردی است که بر کارایی و قابلیت اطمینان تأکید دارد.

• بسته‌بندی:
  • محافظت: در جعبه‌های مقوایی مقاوم یا بسته‌بندی‌های پلاستیکی فرم‌گرفته (بلاستیک) با اندازه دقیق.
  • مواد محافظ داخلی: فوم‌های محافظ، کاغذ بسته‌بندی، پلاستیک حباب‌دار برای بالشتک.
  • اطلاعات درج شده: نام تجاری، مدل، رنج فشار، واحد اندازه‌گیری، دقت، نوع اتصال، گواهینامه‌ها.
  • پوشش‌های محافظ اضافی: (برای گیج‌های خاص) روی رزوه اتصال و صفحه برای جلوگیری از خراشیدگی.
  • هدف: تضمین رسیدن گیج به دست مصرف‌کننده در شرایط ایده‌آل و حفظ کالیبراسیون.
• ویژگی ظاهری:
  • قاب (Case): دایره‌ای شکل، از جنس فولاد ضد زنگ، برنج، یا پلاستیک مقاوم.
  • صفحه مدرج (Dial): سفید یا مشکی، نشانگرهای عددی و خطوط مقیاس واضح، فونت‌های بزرگ و کنتراست بالا.
  • عقربه (Pointer): معمولاً مشکی و نازک، نوک باریک برای دقت بیشتر، گاهی رنگ‌بندی خاص.
  • پنجره (Window): از جنس شیشه، اکریلیک، یا پلی‌کربنات، شفاف و مقاوم در برابر خراشیدگی.
  • پیچ تنظیم فشار اتمسفریک (اختیاری): در گیج‌های پر از مایع، برای آزادسازی فشار داخلی.
  • ظاهر کلی: تلفیقی از مهندسی دقیق و طراحی کاربردی با تأکید بر کارایی و قابلیت اطمینان.

نتیجه‌گیری: گیج فشارسنج عقربه‌ای

گیج فشارسنج عقربه‌ای، علی‌رغم پیشرفت‌های فناوری و ظهور رقبای دیجیتال، همچنان به عنوان یک ابزار اندازه‌گیری فشار حیاتی و قابل اعتماد در طیف وسیعی از صنایع و کاربردها جایگاه خود را حفظ کرده است. تاریخچه آن که به قرن نوزدهم و اختراع لوله بوردون بازمی‌گردد، گواهی بر دوام و کارایی یک طراحی مکانیکی ساده و در عین حال قدرتمند است. این گیج‌ها با ارائه نظارت بصری و بی‌درنگ بر فشار، نقش محوری در تضمین ایمنی عملیاتی، بهینه‌سازی فرآیندها، و عیب‌یابی سیستم‌ها ایفا می‌کنند.

مزایای برجسته آن‌ها، مانند عدم نیاز به منبع تغذیه خارجی، مقاومت در برابر تداخل الکترومغناطیسی، و توانایی خواندن آسان روند فشار، آن‌ها را برای بسیاری از محیط‌های صنعتی خشن و حساس ایده‌آل می‌سازد. در حالی که محدودیت‌هایی از جمله دقت پایین‌تر نسبت به مدل‌های دیجیتال پیشرفته و عدم قابلیت ثبت داده دارند، اما سادگی، مقرون به صرفه بودن، و قابلیت اطمینان آن‌ها، به ویژه در مدل‌های پر از مایع که در برابر لرزش مقاوم‌تر هستند، همچنان آن‌ها را به انتخابی برتر برای کاربردهای متعدد تبدیل می‌کند. ترکیبات اصلی گیج، از لوله بوردون تا قاب و مایع پرکننده، همگی به گونه‌ای طراحی شده‌اند که به حداکثر رساندن دقت، دوام، و سازگاری با محیط‌های مختلف را تضمین کنند. در نهایت، با بسته‌بندی محافظ و ویژگی‌های ظاهری کاربردی، گیج فشارسنج عقربه‌ای نه تنها یک ابزار اندازه‌گیری، بلکه یک جزء جدایی‌ناپذیر از زیرساخت‌های صنعتی مدرن است که به طور مداوم به ایمنی، کارایی، و پایداری عملیات کمک می‌کند.

• جایگاه کنونی: ابزار اندازه‌گیری فشار حیاتی و قابل اعتماد، علی‌رغم رقابت دیجیتال.
• ریشه تاریخی: طراحی مکانیکی ساده و قدرتمند (لوله بوردون، قرن نوزدهم).
• نقش حیاتی: نظارت بصری و بی‌درنگ بر فشار برای ایمنی عملیاتی، بهینه‌سازی فرآیندها، و عیب‌یابی.
• مزایای برجسته: عدم نیاز به منبع تغذیه، مقاومت در برابر EMI، خواندن آسان روند فشار.
• محدودیت‌ها: دقت پایین‌تر از دیجیتال، عدم قابلیت ثبت داده.
• دلایل برتری مداوم: سادگی، مقرون به صرفه بودن، قابلیت اطمینان (به ویژه مدل‌های پر از مایع).
• هدف ترکیبات: حداکثر دقت، دوام، و سازگاری با محیط‌های مختلف.
• اهمیت بسته‌بندی و ظاهر: حفاظت و تکمیل تجربه مصرف‌کننده.
• نتیجه نهایی: جزء جدایی‌ناپذیر از زیرساخت‌های صنعتی مدرن، کمک به ایمنی، کارایی، و پایداری عملیات.
